刮泥机
刮泥机概述

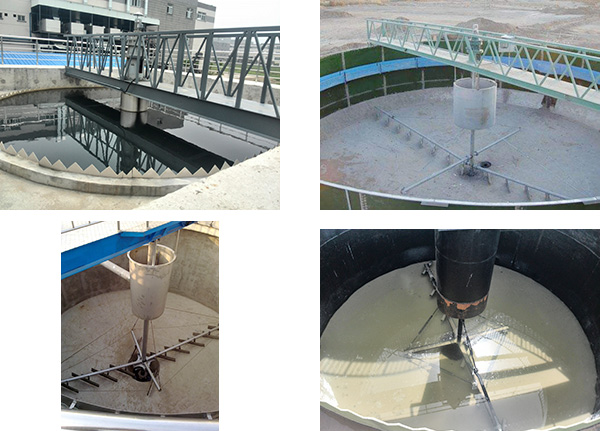

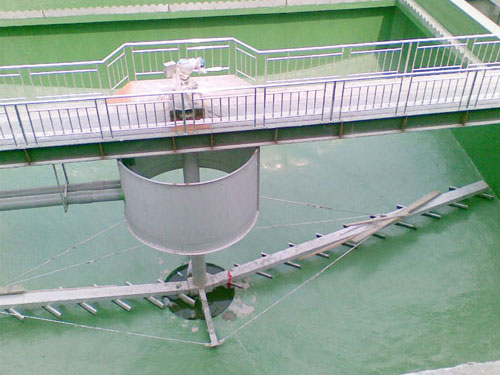

中心传动刮吸泥机采用中心传动，污水从进水管流入导流筒扩散后，均匀的向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心竖架旋转，并带动刮臂及刮泥板转动，刮泥板将污泥刮集后由吸泥管靠池内静水压抽吸至中心泥缸，再通过中心排泥管排出池外，水面上的浮渣通过旋转撇渣装置导入排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。我公司将会针对用户不同工艺控制条件要求，做相应的配套调整设计，以确保泥浆沉降分离和洗涤效果，减少浪费，节约投资成本。
设备主要特点
1、工作桥可采用半桥式，其材质可采用碳钢或不锈钢制造；
2、驱动装置采用斜齿轮减速机与蜗轮减速机组合，保证输出扭矩与转速，传动效果高；
3、配置机械和电气双重过载保护装置，运转安全可靠；
4、各吸泥管自成单元，可通过吸泥管管口的开度来调节流量，从而控制污泥回流比；
5、设备操作简便，可直接就地/远程控制设备的运行；
6、一旦生产过程中出现操作不当或发生意外，耙式刮板负载超出许用安全值时，控制系统能及时报警，停车并将耙式刮板提升脱离泥浆层，确保搅拌传动装置运行安全。
型号规格表示
订货须知
1、订货时，请注明池径、池深等主要参数及提供沉淀池土建图；
2、请注明设备材质；
3、若需配套进水柱管、不锈钢出水槽、出水堰板、浮渣挡板等附件，请注明相关尺寸；
4、若客户有特殊要求，可在订货合同中事先注明。
主要技术参数和安装外形尺寸
|
型号/参数 |
ZCGX-10 |
ZCGX-12 |
ZBGX-14 |
ZCGX-16 |
ZCGX-18 |
ZCGX-20 |
ZCGX-25 |
ZCGX-30 |
|
池径D（m） |
10 |
12 |
14 |
16 |
18 |
20 |
25 |
30 |
|
基本尺寸 |
D1（mm） |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3500 |
3500 |
|
D2（mm） |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
D3（mm） |
500 |
500 |
500 |
600 |
600 |
600 |
600 |
600 |
|
D4（mm） |
1200 |
1200 |
1200 |
1400 |
1400 |
1400 |
1400 |
1400 |
|
H（mm） |
3~5（用户确定） |
|
H1（mm） |
300 |
|
H2（mm） |
915 |
|
B（mm） |
5300 |
6360 |
7360 |
8360 |
9360 |
10360 |
12860 |
15360 |
|
电机功率（kw） |
0.75 |
0.75 |
1.1 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
|
外缘线速度（m/min） |
1~3 |
2~3 |
